VM-Verstärker Laboratorium Dr. Blum, Stuttgart: Textilprüfung mit BIAX Streckrahmen

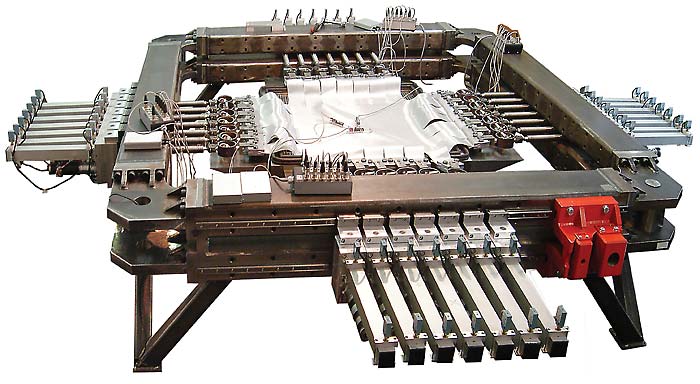

Faserverbundstoffe, beschichtete Gewebe, Folien und hochwertige Textilien werden in diesem Prüf-rahmen 2-achsig auf Zugdehnung geprüft. Hierbei ist die Verteilung der Zugkräfte besonders wichtig, um einen homogenen anisotropen Spannungszustand zu erreichen. Vertärker, Motor, Getriebe und Spindel erzeugen pro Aktuator 20kN Zugkraft, insgesamt 140kN pro Seite. Die Verstärker sind als Drehzahlregler dem Zugkraft-Regelkreis unterlagert.
Weltweiter Einsatz dieser High-Tech-Materialien bei Überdach-ungen, Flugzeugbau und hochfesten Schalenelementen. Dieses Projekt wurde von der EU gefördert.
Textilprobe im Einbauzustand nach der Fixierung

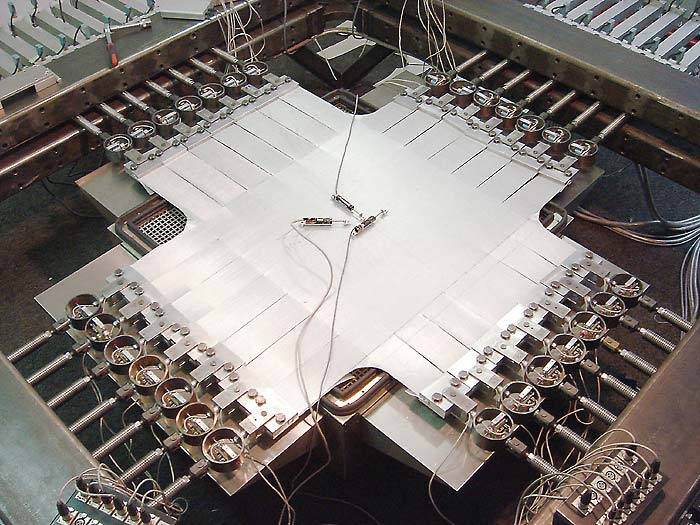

Textilprobe im gespannten Zustand
Dr.Blum beim Hochfahren der Anlage

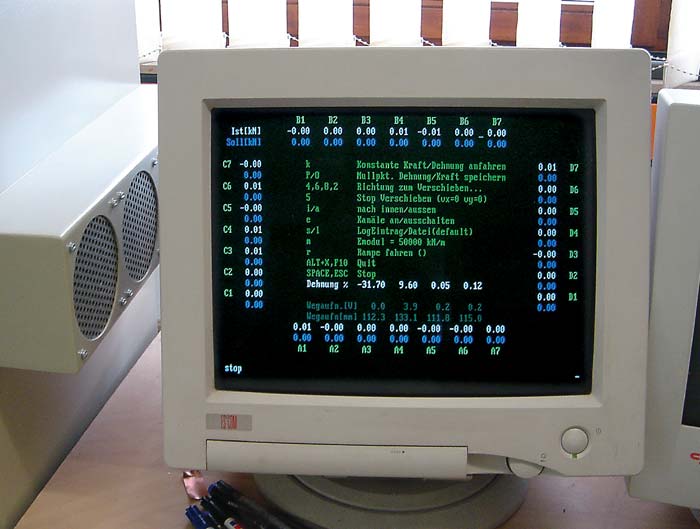

4 Quadranten Überblick der 28 Aktoren

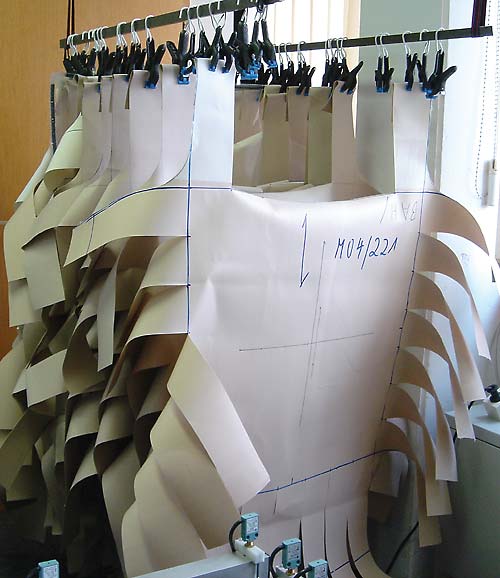

Kleiderständer mit Prüflingen
Kraftmeßdose mit Weg-Meßsystem

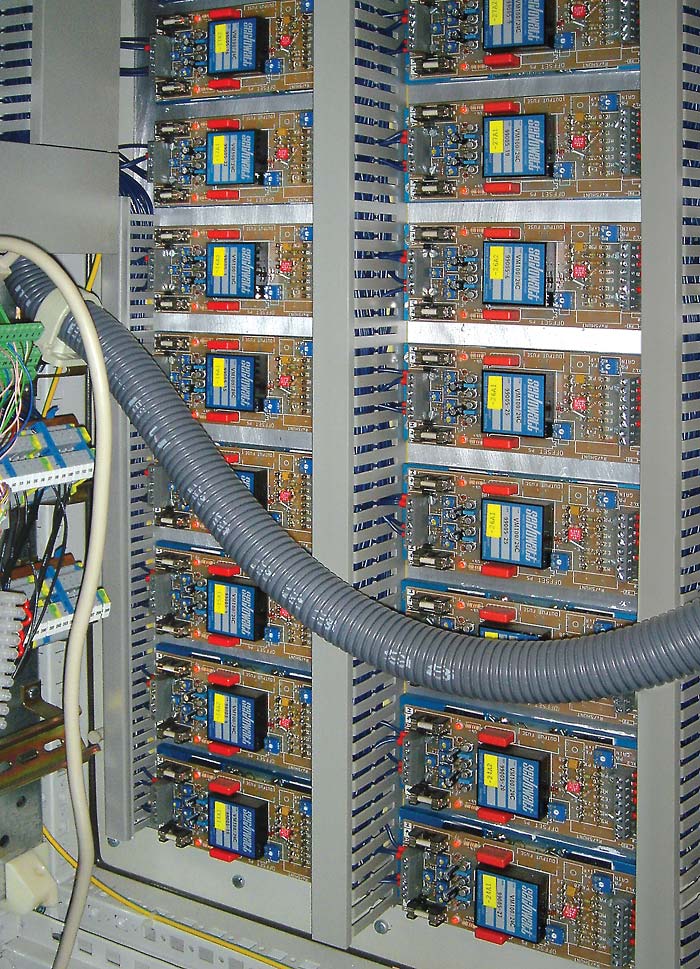

Schaltschrank mit angeflanschten DC-Servoverstärkern. Die Beschaltung wurde für ein sanftes Einfahren als Geschwindigkeitsservo gewählt. Die erforderliche Genauigkeit und Störungs-freiheit konnten unsere Linearverstärker erfüllen.
Großkühlkörper in Kaminausführung
28 Stück VM50/24C (+-24V bei 2A) werden gemeinsam an einem Großkühlkörper an der Schrankwand gekühlt.
