Bipolare Netzgeräte

Siehe auch: Bipolare Stromversorgungen  Steuerbare Netzgeräte  Bipolare Stromquelle

[ english: bipolar power supplies ]

Steuerbares bipolares Netzgerät (4Q-Betrieb): Für Anwendungen, die sowohl eine positive als auch eine negative Ausgangsspannung benötigen, haben wir als eine dritte Version: Ein steuerbares AC/DC Netzteil mit Grenzfrequenzen bis 100 kHz.


Download der kompletten Dokumenation - Bipolare Steuerbare Netzgräte PDF





Steuerbare DC- & AC- Netzgeräte
Für Anlagenbau, Forschung und Entwicklung


Bipolares Netzgerät DCP520/60C / +--25 V, +--20 A Dauerstrom / +--60 A Spitzenstrom / programmierbar – hochgenau - superschnell - EMI störungsfrei - bipolar & unipolar - 10W bis 12kW

SERVOWATT Netzgeräte sind ganz anders !

Einbau-Netzgeräte für Anlagen und Systeme: Diese Netzgeräte werden bevorzugt in Steuerschränke für Maschinen, Anlagen und Systeme eingebaut und benötigen daher kein aufwendiges Schutzgehäuse, umfangreiche Anzeigen oder Schalter und Regler. wie bei Labornetzteilen. Steuerbare Netzgeräte: Sie sind ganz genau das Gegenteil von einem “Konstanter” mit Elko am Ausgang, der lediglich immer die gleiche Spannung oder den gleichen konstanten Strom liefert.


4 Steuereingänge bieten den höchstmöglichen Komfort, um alle möglichen Aufgaben der Regelungstechnik optimal zu erfüllen, um z.B. mehrere Steuersignale zu addieren, subtrahieren, oder als selbstständiges Servosystem zu arbeiten. Auf diese einfache Weise können sehr schnelle und genaue Regelungssysteme für eine Kraft, Beschleunigung, Geschwindigkeit Temperatur und generell alle physikalischen Größen und deren Prozesse stabilisiert und autonom gesteuert werden.

Linearendstufen machen unsere Netzgeräte superschnell und hochgenau.
Wir machen genau das Gegenteil von einem “normalen”, langsamen Netzteil. Sie arbeiten intern mit einer großen Verstärkung und Bandbreite damit Schnelligkeit und Genauigkeit gleichzeitig erreicht werden. Die Änderung der Ausgangsspannung kann in Standardgeräten mit 500 Watt bis zu 5 Volt pro Mikrosekunde verändert werden, entsprechend zu Frequenzen bis 30 kHz.

Linearendstufen erzeugen keine Störungen
Diese Endstufen arbeiten gleitend und erzeugen grundsätzlich keine Störungen im Netzgerät. Benachbarte Systeme werden nicht mit fremden Signalkomponenten, Impulsnadeln, harmonische Oberwellen oder Rauschen gestört.

So finden Sie Ihr Netzgerät
1.) Auswahl in der Polarität
Wir unterscheiden bei allen unseren Netzteilen, je nach Polarität der Ausgangsspannung gegenüber der Hauptmasse, 3 verschiedene Gerätekategorien Positive, negative und bipolare Ausführungen gleichbedeutend mit 1- und 4-Quadranten.

Positiv unipolar 1Q-Betrieb: Es handelt sich um die meistverwendeten DC-Netzteile mit einer positiven Ausgangsspannung gegen Masse. Unser Schaltungskonzept erlaubt die externe Regelung der Spannung sogar bis auf Null, und das bei vollem Strom.
Negativ unipolar 1Q-Betrieb: Es gibt auch Anwendungen, die eine negative Spannung gegen die Hauptmasse verlangen. Auch diese DC-Netzteile können von beliebigen Potentialen über oder unter Null Volt/Hauptmasse aus gesteuert werden.
Bipolares Netzgerät 4Q-Betrieb: Für Anwendungen, die sowohl eine positive als auch eine negative Ausgangsspannung benötigen, haben wir als eine dritte Version: Ein steuerbares AC/DC Netzteil mit Grenzfrequenzen bis 100 kHz.
Unsere Netzgeräte sind extern steuerbar: Mit bis zu 4 Steuereingängen bieten sie den höchstmöglichen Komfort, um alle möglichen Aufgaben optimal zu erfüllen. Steuer-Eingänge E1, E2, E3 und E4 sind beschaltbar als Sollwert- oder Istwerteingänge. Wichtig hierbei ist, daß die Steuersignale, unabhängig von der Polarität der Ausgangsspannung, bezogen auf die Hauptmasse positives oder negatives Potential haben können. Als Steuersignale können beliebige Spannungen oder Ströme (z.B. 0-20 mA oder 4-20 mA) verwendet werden. Der Analogregler am Steuereingang sorgt für Schnelligkeit und Präzision.

Technische Daten die überzeugen:

- Kleine Eingangsruheströme typisch 3,0 nA
- Sehr hohe interne Verstärkung besser 20.000.000V/V
- Kleine Offset-Temperaturdrift typisch < +- 0,2µV/K
- Offset-Einstellbereich kleiner +- 1,0mV
- Hohe Leistungsbandbreite typisch 25kHz, auch Versionen bis 100kHz
- Hohe Anstiegsgeschwindigkeit typisch 5V/µs, auch Versionen bis 40V/µs
- Sehr hohe Eingangsimpedanz typisch 100M Ohm (differenziell)
- Hohe Gleichtaktunterdrückung typisch 135dB bei 10Hz
- Exzellente Linearität
- Null Ohm Impedanz am Ausgang
- Dauerkurzschlussbetrieb zulässig
- Ausgangsleistungen linear 25 W bis 2 kW, (getaktet von 300 W bis 12 kW)


So finden Sie Ihr Netzgerät
2.) Auswahl der Funktion an steuerbaren Netzgeräte: Wir unterscheiden weiterhin die Art der Regelung: Die Spannungsregelung ist der übliche Fall. Wir bieten unseren Kunden noch zwei weitere extern steuerbare Funktionen an, die Stromregelung und die Servoregelung.

Spannungsregler: Als Spannungsregler mit einer Ausgangsimpedanz von Null Ohm ist die Ausgangsspannung immer konstant und unabhängig von der Belastung, so daß sich der Strom der Last anpaßt.
Stromregler: Als Stromquelle ist es genau umgekehrt, die Ausgangsimpedanz ist unendlich, der eingeprägte Strom bleibt immer konstant und umgekehrt die Spannung passt sich an die Last an.
Servoregler: Als Servoregler wird die Steuerspannung mit dem Signal verglichen, welches ein Sensor der zu stabilisierenden Größe, z.B. einer Geschwindigkeit liefert.


Abweichend vom regulären Fall eines Steuersignals, bezogen auf das Null-Potential der Hauptmasse kann das Netzgerät auch von 2 Potentialen als Differenzverstärker gesteuert werden, die nicht der Grundmasse bezogen sind. Mittels einer Programmierplatine legen wir dann Ihre gewünschte Funktion des Netzgerätes zwischen den Steuereingängen und den Differenzeingängen E+ und E- fest. Für den Fall von langen Steuerleitungen zur Last besteht die Möglichkeit deren Spannungsabfall mit Hilfe von Sensorleitungen zu kompensieren. Weiterhin können die steuernden Signale integriert und differenziert werden, um besondere Eigenschaften, wie z.B. Hoch- und Tiefpassfilterung, zu erreichen.

Alle diese besonderen Möglichkeiten der Ansteuerung machen diese Netzgeräte zu ausgesprochenen Versorgungs-Multitalenten.

So finden Sie Ihr Netzgerät
3.) Auswahl der Geräteversion nach Bauart: Es stehen je nach Wunsch diese 3 Geräteversionen zu Verfügung, die grundsätzlich alle die gleichen Funktionen übernehmen können. Die Chassis-Versionen sind für höhere Leistungen ausgelegt, während die 19-Zoll Karten und die VM-Serie für kleinere Leistungen gedacht sind.

Chassis-Versionen DCP-Serie 120 bis 2.000 W +-10V bis +-70V AC- DC- Netzgerät komplett anschlußfertig mit integriertem Netzteil, Lüfter und Kühlkörper
19 Zoll-Europakarten DCE-Serie 10 bis 800 W +-10V bis +-70V 19”- Netzgerät für Anschluß an separater Stromversorgung
Mini-Netzgeräte VM-Serie 10 bis 400 W +-10V bis +-70V Preiswerte Netzgeräte mit/ohne Kühlkörper und Stromversorgung, als Flanschversion

Netzgeräte mit linearer Endstufe bieten viele Vorteile: Linearendstufen haben nicht den höchsten Wirkungsgrad. Man erkauft sich jedoch mit dieser sauberen Lösung viele Vorteile, die anders nicht zu erreichen sind. Allein in der heutigen Meßtechnik werden so kleine Signale verarbeitet daß alle Störungsquellen generell völlig unerwünscht sind.

Extrem schnelle Regelung Nahezu verzögerungsfreies Reagieren in Regelkreisen
Hochdynamische Regelungen verlangen unverzögertes Reagieren von Spannungs- und Stromreglern. In diesem hochdynamischen Servosystem mit einem Moving-Coil DC-Motor beschleunigt dieser präzise von Null auf 2000 U/min in nur 2,7ms!

Lineare Regelung Unendliche Auflösung ohne Restwelligkeit: Bild A: Gefiltertes PWM-Signal. Dynamische Regelvorgänge verlangen Endstufen ohne verzögernde Filter am Ausgang. Bild B: Unendliche Auflösung und hohe Präzision kann nur eine linearen Endstufe erfüllen.

Hohe Leistungsbandbreite Standardgeräte Typ mit 25 kHz Sondergeräte bis 500 kHz
Realtime-Regelungen verlangen eine hohe Leistungsbandbreite, gleichbedeutend mit einer hohen Spannungsänderungsgeschwindigkeit der Endstufe (Slew-Rate). Foto: Frequenz 55kHz, Slew-Rate +- 20V/µs Ausgang +-30V / 4A

EMV-Störungsfreiheit Keine Impulsstörungen, Oberwellen oder Rauschen im System
Diese linearen Leistungsendstufen arbeiten gleitend und sind daher völlig störungsfrei. Benachbarte Systeme werden nicht mit fremden Signalkomponenten, Impulsnadeln, harmonischen Oberwellen oder Rauschen gestört.

Verzerrungsfreie bipolare Regelung durch Null Somit höchste dynamische Genauigkeit
Die präzise Führung von Strom und Spannung verlangt eine Regelung durch Null ohne Totzone und ohne Totzeit. Im abgebildeten Diagramm gehen Strom und Spannung stetig durch Null. Im Nullbereich bleibt der Verbraucher somit aktiv geführt.

Kurzschlußfeste Endstufen Vorbildliche Zuverlässigkeit für anspruchsvolle Applikationen
Transistoren mit bis zu dem 8-fachen (!) Verlustleistungsgesamtwert garantieren hohe Zuverlässigkeit der Endstufen. Unser 4-Quadranten-Betrieb verlangt den Kurzschlußfall als Dauerbetrieb.

Unipolare Netzgeräte können Energie nur in eine Richtung liefern. Bipolare Netzgeräte können dagegen Energie zurücknehmen und dadurch sehr schnell Spannungen und Ströme wieder abbauen! Das ist insbesondere wichtig bei Verbrauchern mit Kapazitäten und Induktivitäten weil sich diese Energiespeichernd auswirken.

Netzgeräte nach Maß - Das ist unser Standard !

- Netzgeräte-Programm DCP-Serie: Netzanschlußfertige Chassis Versionen
- VM-Serie: Kompakt-Netzteile
- DCE-Serie: 19-Zoll Einschub-Netzteile
- PWM-Hochleistungs-Netzgeräte bis 12kW mit L/C-Filter




Projekte verwirklichen mit Stromquellen von SERVOWATT

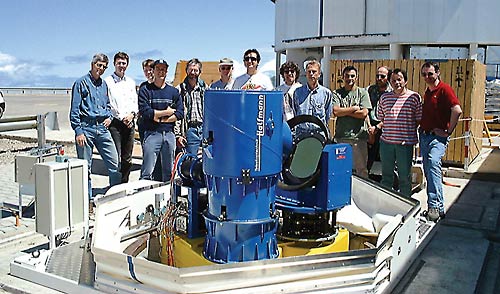

ESO-Projekt erfolgreich abgeschlossen!
Internationales Forschungsprojekt am VLT-Großteleskop in Nordchile: Erfolg ist auch die Summe vieler richtiger Entscheidungen und Entwicklungen in einer Kette von Lieferanten. Kundenorientierung und Null-Fehler-Qualität ist für SERVOWATT in dieser Kette ein absolutes Muss!

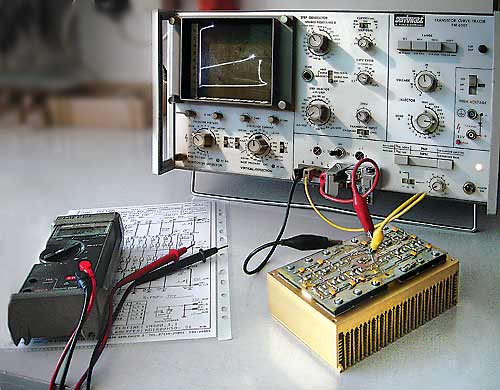

Qualität ohne Kompromisse: Der Kennlinienschreiber gibt die beste Auskunft über das Innenleben der Halbleiter. Die Endstufen werden nach mehrfachen Kriterien geprüft: Maximale Spannung, Sättigungsspannung, Stromverstärkung, Reststrom und Isolationsspannung.



Modulprüfung mit dem Mikroskop
NO10 kHz Sinus - Leistungs-Oszillator - DCP 520/60C Endkontrolle vor dem Versand

Qualität - Die Grundlage für Vertrauen -
