EMI Sonderversion V204-F wurde für besondere Anwendungen entwickelt, die extrem geringe EMV-Störungen verlangen. Bei voller Leistung von 22A an 120V am Ausgang konnten nur 50mVpp gemessen werden.
Kanal A: Mit serienmäßigem Endstufen-Filter, Welligkeit 3Vpp bei 5,6 Ohm Last.
Kanal B: Nach Spezialfilter mit Welligkeit <100mVpp.
Erreicht wurde diese Entstörung durch eine zusätzliche Filterung zum bereits integrierten LC-Ausgangsfilter, sowie durch gefilterte Versorgungs-zuleitungen. Auch alle Signaleingänge und Ausgänge werden mit eigens hierfür entwickelten Durchführungsfiltern ausgestattet.
Dieses Gerät beweist, daß auch hocheffiziente PWM-Schaltregler mit der entsprechenden Erfahrung durchaus störungsfrei gebaut werden können.
Anwendungen:

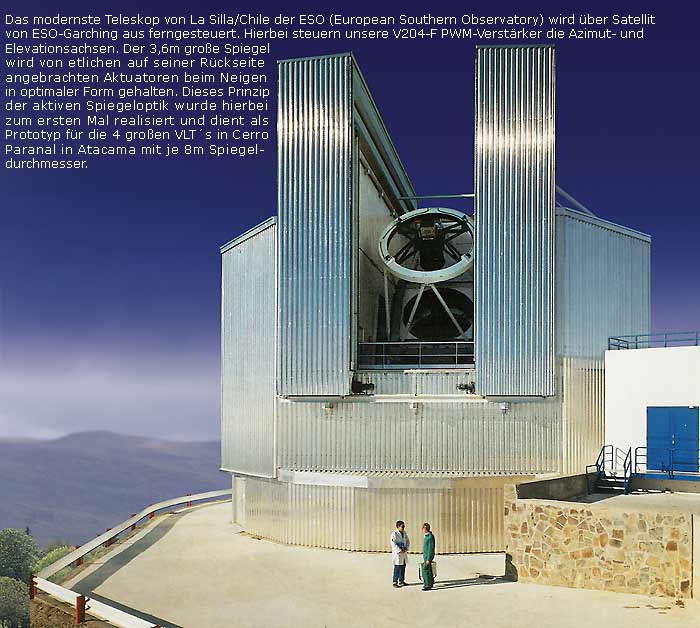

Das modernste Teleskop von La Silla/Chile der ESO (European Southern Observatory) wird über Satellit von ESO-Garching aus ferngesteuert. Hierbei steuern unsere V204-F PWM-Verstärker die Azimut- und Elevationsachsen. Der 3,6m große Spiegel wird von etlichen auf seiner Rückseite angebrachten Aktuatoren beim Neigen in optimaler Form gehalten. Dieses Prinzip der aktiven Spiegeloptik wurde hierbei zum ersten Mal realisiert und dient als Prototyp für die 4 großen VLT´s in Cerro Paranal in Atacama mit je 8m Spiegeldurchmesser.
Filtertechnik vom Besten gefordert:
Hochempfindliche Meßinstrumente und Lichtverstärker erlauben keinerlei EMV-Störungen im gesamten System. Vorgabe von ESO war daher ein PWM-Regler zu entwickeln mit hohem Wirkungsgrad zusätzlich jedoch mit der Störungsfreiheit eines Linearverstärkers, z.B. unseres DCP-2000/60.
Um die geforderte Filtergüte zu erreichen war es notwendig, verschiedene Filter zu kaskadieren und insbesondere diese in elektromagnetisch voneinander abgeschlossenen Kammern unterzubringen.
NTT (New Technology Telescope)
