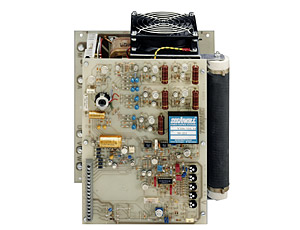

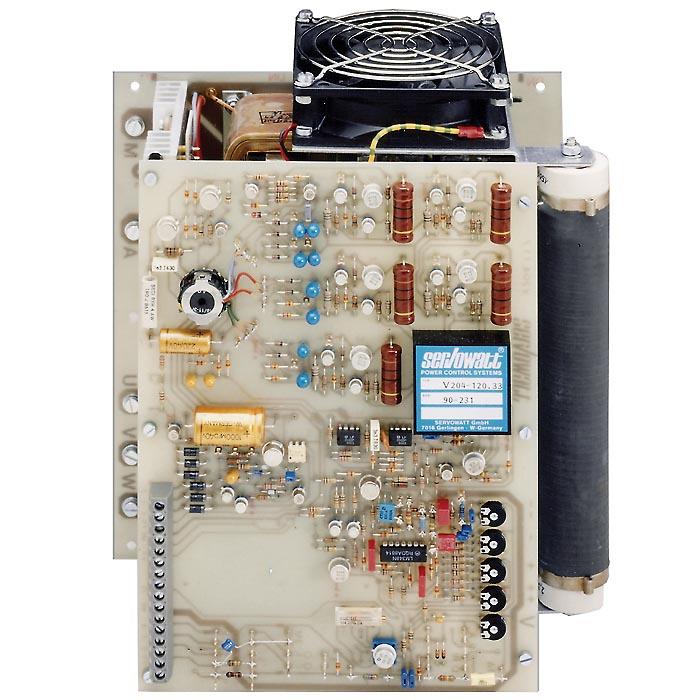

4 kW-Sonderversion V204 mit erhöhter Bremsleistung



Drei V204-Verstärker steuern eine Wickel-
vorrichtung in der Glasfaserkabel-Herstellung

Produktbeschreibung

Hochleistungsverstärkerserie V204
wurde für universelle DC/4Q Anwendungen konzipiert, die einen hohen Wirkungsgrad und gleichzeitig eine saubere DC-Ausgangsspannung verlangen.

Ein durchdachtes Konzept vereint viele besondere Eigenschaften:

Eine saubere Gleichspannung am Ausgang wird erreicht durch
  eine in der Endstufe integrierte LC-Tiefpass-Filterung
Alle üblichen Schaltungen sind realisierbar, wie z.B. Servo-Betrieb,
  Stromregler, Spannungsregler usw.
4 unabhängige Eingänge sind einzeln bewertbar
+/- Dauerströme und Spitzenströme sind einstellbar
Ein unterlagerter Stromregler ist im Frequenzgang anpaßbar
Steuer- und Leistungskreis sind bis 1000 V galvanisch getrennt
Eine Bremsstufe hoher Leistung ist bereits eingebaut
Ein Boucherot-Dämpfungsglied kann angeschlossen werden


Die wichtigsten Ausgangsdaten der V204-Serie


V204-Typ Leistung Typische Werte von/bis
V 204 - 300 300 W 50V - 6A 100V - 3A
V 204 - 600 600 W 60V - 10A 120V - 5A
V 204 - 1.000 1 kW 100V / 10A 200V - 5A
V 204 - 2.000 2 kW 100V / 20A 200V - 10A
V 204 - 3.000 3 kW 100V / 30A 200V - 15A
V 204 - 4.000 4 kW 135V / 30A 200V - 20A


Anwendungen

Servoantriebe mit DC-Motoren in hochwertigen Automaten
  und Maschinen.
Bipolare Spannungs- und Stromregler in Anlagen,
  Meß- und Prüfeinrichtungen.
Universelle Anwendungen bei denen keine störenden
  Emissionen erlaubt sind.



Ausrüstungen, welche in Unterseebooten eingebaut werden, müssen vorher sorgfältig auf Magnetfeld-Abstrahlung untersucht werden. Dies geschieht durch Kompensation mit großen Spulen, die in einer Meßkabine untergebracht sind.

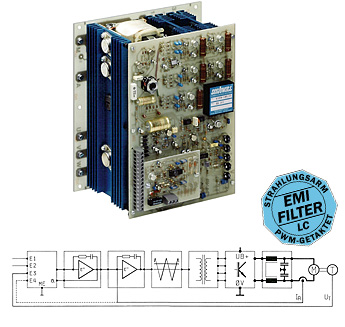

V204 (+-15A/120V)
