LÜR: Luftraum-Überwachungs-Radar

V207 steuert die Aufrichtung sowie die Rotation der Phase-Array-Antenne und ist als hochdynamischer Drehzahl-Servoregler mit Tachometer beschaltet.

Die Leistungsdaten wurden für diese Anwendung wie
folgt ausgelegt:

- Max. Motorspannung 180VDC
- Max. Motor-Dauerstrom 42Aeff
- Max. Spitzenstrom 80A
- Gesamtleistung 7,5KW
- Wirkungsgrad ca. 94%
- Drehzahlregelbereich 1:30.000
- Bandbreite des unterlagerten Stromreglers 800Hz




LC-Ausgangsfilter:
2 Hochleistungsdrosseln mit verlustarmen Kernen und 80% Kupferfüllfaktor, sowie Folienkondensatoren filtern die hochfrequenten Anteile der Ausgangsspannung. Das LC-Filter am Ausgang wird durch ein Leistungs-Boucherot-Glied bedämpft.





25 Elkos stützen die Zwischenkreisspannung der Hochstrom-IGBT-Module.

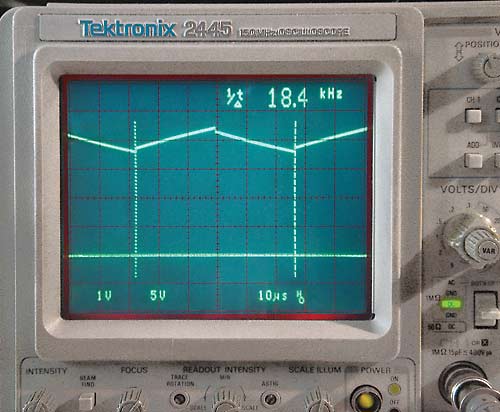

Stromrestwelligkeit bei Nennstrom +4V am Strommonitor zeigt den mittleren Strom von 40A. +- 0,4V entspricht +- 4A, gleich +-10% Stromwelligkeit. Zu erkennen ist der geringe Oberwellenanteil von 18kHz.






Der Radarsensor LÜR hat im Aufklärungsverbund die Aufgabe, in einer vorgegebenen Aufklärungszone Ziele bis zu einer Entfernung von 300km und einer Höhe von 10km zu erfassen.
Während des Betriebs werden durch ein automatisches Prüfsystem alle wichtigen Bertiebsparameter erfasst und am Radararbeitsplatz angezeigt, wie z.B. auch die umfangreichen Überwachungsanzeigen des V207-Hochleistungsverstärkers. Die Arbeitsplätze der Auswertekabine können dabei bis zu 300m von der Radarantenne entfernt sein.




3D-Phased-Array-Antenne. Die Primärantenne ist eine passive, phasengesteuerte Array-Antenne mit ebener Apertur. Der Azimutbereich wird durch Drehen der Antenne, der Elevationsbereich durch Auslenkung der Radarkeule mittels Phasensteuerung erfasst.

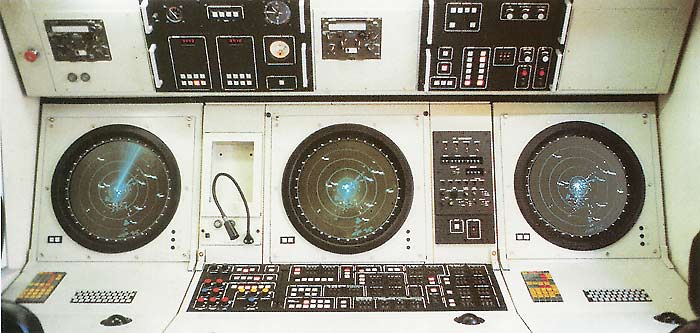

LÜR-Arbeitsplätze

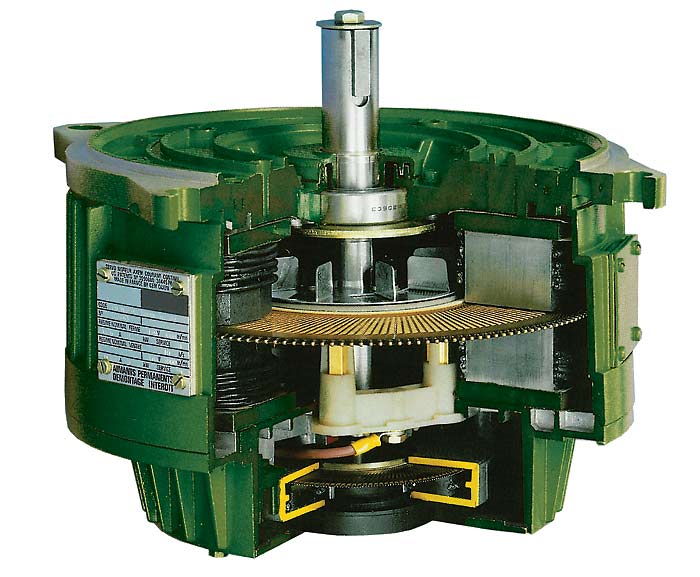

DC-Servomotor: Hochdynamischer Scheibenläufermotor regelt die Position der Antenne.
